Mobatime®! Network 기술을 이용한 Swiss Time Systems

1. PTP Grandmaster & NTP Master Clock의 종류
  1) PTP Grandmaster (1) DTS 4150 PTP(IEEE1588), SyncE, NTP, RJ45*3port+T(X) 또는 FX*1port(SFP), TCXO, DCF out, AC/DC입력
       (GM) (2) DTS 4160 PTP(IEEE1588), SyncE, NTP, RJ45*3port+T(X) 또는 FX*1port(SFP), Osc. 선택 : Rubidium 또는 OCXO, 출력: 1*E1(선택), 2*pulse/frequency, 1*IRIG-B 등, AC/DC 입력
    (3) DTS 4160 i 상기와 동일하나 출력은 4*E1, 1*pulse/frequency, 1*IRIG-B 등, AC/DC 입력
    (4) DTS 4163 PTP(IEEE1588), SyncE, NTP, RJ45*4port 또는 FX*4port(SFP), Osc. 선택 : OCXO 또는 TCXO, 출력: 3/4*pulse/frequency/signal(1PPS to 10 MHZ), 1*IRIG-B, 1*ToD 등, AC 또는 DC 입력 선택
    (5) DTS 4210 PTP(IEEE1588), SyncE, NTP, RJ45*12port+T(X) 또는 FX*4port(SFP), Rubidium, 출력: 4*E1, 8* pulse/frequency, 4*IRIG-B 등, AC/DC 입력

  2) PTP Slave (1) DTS 4020 PTP slave, SyncE, NTP, RJ45*2port, 출력: 2*pulse/frequency, 1*IRIG-B/10MHz, 1*ToD, DC입력

  3) Time Server(TS) (1) DTS 4135/6 NTP/SNTP, RJ45*1port, TCXO(4135)/OCXO(4136), 출력: 2*IRIG-B 등, AC/DC 입력
    (2) DTS 4132 NTP/SNTP, RJ45*2port, TCXO, 출력: 2*MobaLine 등, AC/DC 입력
    (3) DTS 4138 NTP/SNTP, RJ45*2port, TCXO, 출력: 1*IRIG-B 등, DC 입력
    (4) NTS NTP/SNTP, RJ45*1port, XO, 출력: DCF, DC 입력
    (5) NTS-IT NTP/SNTP, RJ45*1port, XO, Web interface, 출력: DCF, DC 입력

  4) Master Clock(MC) (1) DTS 4801 NTP/SNTP, RJ45*1port, XO, 출력: 1*MobaLine/1*Serial 등, AC/DC 입력
    (2) DTS 4802 NTP/SNTP, RJ45*1port, XO, 출력: 2*MobaLine 등, AC/DC 입력
    (3) DTS 4803 NTP/SNTP, RJ45*1port, XO, 출력: 1*IRIG-B 등, AC/DC 입력
    (4) DTS 4806 NTP/SNTP, RJ45*1port, XO, 출력: 6*MobaLine/1*Serial 등, AC/DC 입력

  * 참고 : Timeserver Comparison (비교자료표)
2. NTP Masterclock용 Slave Clock(Digital / Analog Clock)의 종류
  1) Digital 클럭 (1) 옥내용 : DC(옥내표준모델), ECO-DC(프라스틱함체), ECO-M-DC(경제형)

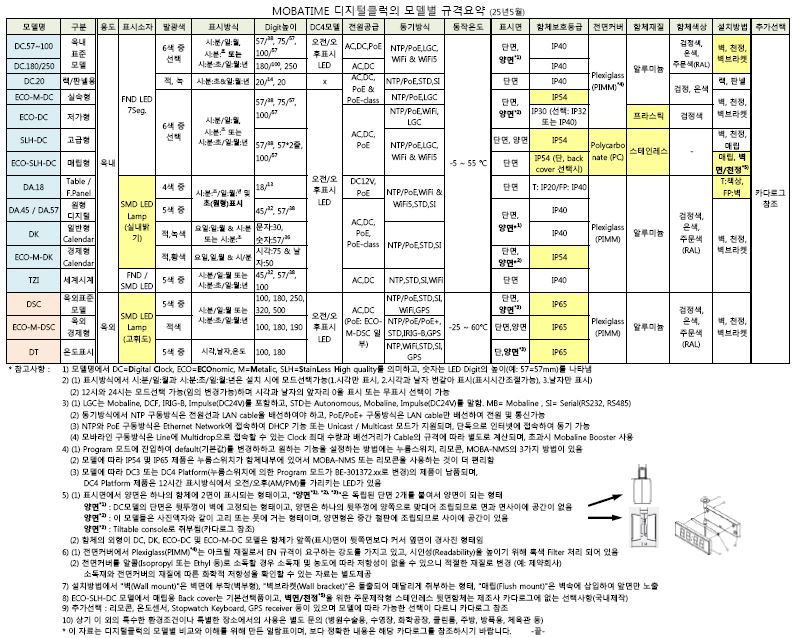

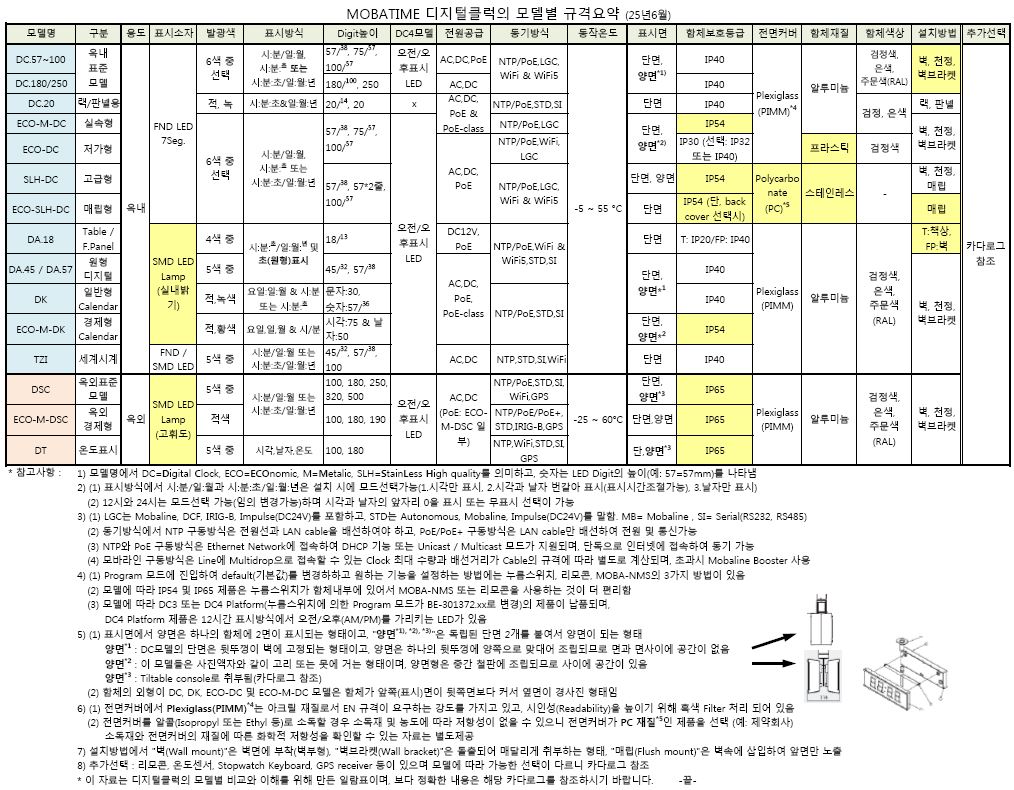

     (모델별 규격요약표)     SLH-DC(스테인리스함체), ECO-SLH-DC(매립형), DK(요일/날자/시각), ECO-M-DK(75.4 모델)
        DC.20(랙/판넬용), DA.45 / DA.57(원형디지털), DA.18(오피스용)
        TZI(세계시계)
    (2) 옥외용 : DSC(고급형), ECO-M-DSC(옥외경제형), DT(시각/온도)

  2) Analog 클럭 (1) 옥내용 : FLEX(옥내표준모델), FLEX-LN(저소음), FLEX-QUAD(4각), TREND(경제형), ECO(둥근 acrylic glass)
        MODERNA(원형/4각, 둥근 acrylic glass), SLH-OP(전면사각스테인레스, IP54, 벽면/매립), AIRPORT 24(무선클럭)
    (2) 옥외용 : METRO(평면 mineral glass), METROLINE(둥근 acrylic glass)
        옥외용FLEX(지름400mm), 원형/사각형/4면형 PROFILINE(고급형)

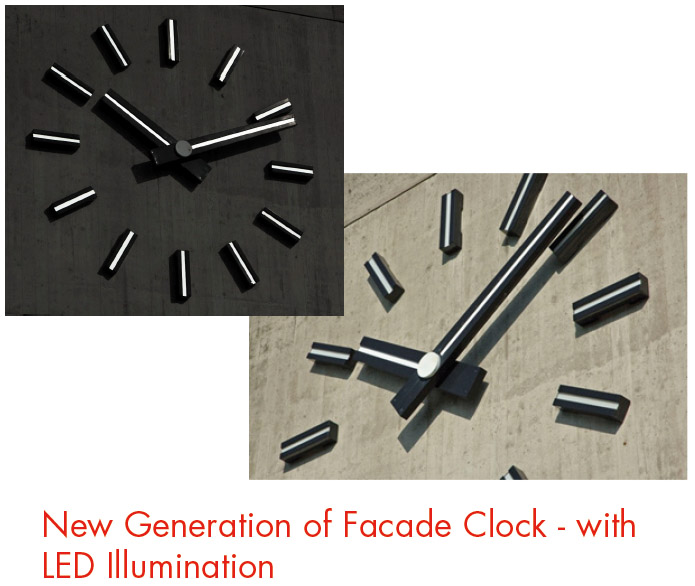

  3) 특수 클럭 (1) 대형 클럭 (a) LED 벽시계 : 최대 지름 5m

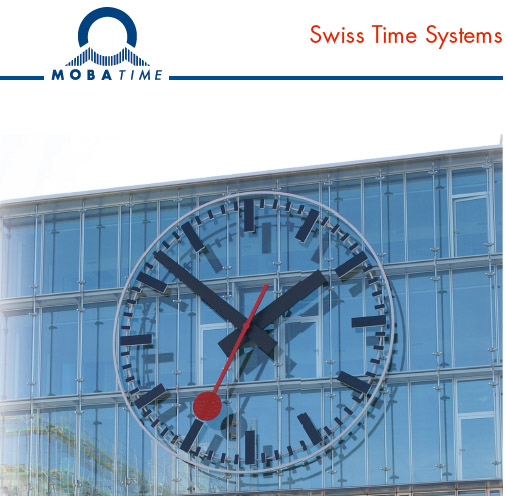

      (b) 파사드클럭 : 옥내/옥외용, 최대 지름 5m
      (c) 꽃시계 : 지름 2.5m ~ 7m 크기
    (2) PIS (Outdoor Panel Clock) : 공항 Lounge 또는 철도 대합실용

3. Time Code Receiver 및 부속품
  1) GNSS Receiver Serial Data Cable 방식 : GNSS 4500 시리즈(GNSS 4500 GPS / GPS_Galileo / GPS_Glonass / GPS_Beidou 등)
  2) GNSS Antenna Frequency Coaxial Cable 방식
  3) Lightning (Surge / EMP) Protector

4. System Management Software
  MOBA-NMS ver. : Pro limited, Pro unlimited, NMS Expert

5. 기타 제품
  1) Distributor : IRIG_DTS 2340, Serial_DTS 2345, DCF_DTS 2390
  2) Booster : Mobaline, Impulse
  3) Audio Clock : DTS 2440
  4) Program Relay : Network Programmable Relay(NPR), Mobaline Switch Relay(Channel Relay Switch)
  5) Interface 부속품 : Timecode Converters
  6) 디지털클럭 부속품 : 온도센서(LAN, RS485, 1M), IR 리모콘, Stopwatch Keyboard 등

    다음페이지 시스템구성



약어
  - IPxx: Degree of Protection(IEC 529 또는 EN60529)
